Тензометрические датчики применяют в весоизмерительных и силовых системах, где важна точность, стабильность и повторяемость измерений. На практике вопрос как правильно установить тензодатчик, возникает не только у начинающих специалистов, но и у опытных инженеров — при нестандартных компоновках или работе в сложных условиях.
Расскажем, как установить тензодатчик, по каким схемам и каких ошибок стоит избегать.
Корректная установка тензодатчика начинается с понимания того, как нагрузка передается на чувствительный элемент. Датчик должен воспринимать усилие строго в расчетном направлении, без боковых нагрузок, перекосов и напряжений. Именно для этого в большинстве промышленных систем применяют узлы и модули встройки.
Узлы встройки выполняют сразу несколько функций:
обеспечивают правильное направление усилия;
компенсируют тепловые расширения конструкций;
снижают влияние перекосов и вибраций.
При установке тензодатчиков под опоры емкостей, силосов, бункеров или платформ такие элементы позволяют добиться стабильных показаний даже при неравномерной загрузке. Использование модулей необходимо, когда система работает с большими массами или подвержена динамическим нагрузкам.
Правильно установить тензодатчик можно самостоятельно и без специализированных узлов встройки. Такой вариант допустим для простых конструкций, лабораторных стендов или оборудования с предсказуемой геометрией нагрузки. В этом случае особое внимание уделяют качеству опорных поверхностей: они должны быть ровными, жесткими, соосными и очищенными от загрязнений. Любые отклонения повлияют на точность измерений и ресурс датчика.
Приведем ниже схемы установки типовых тензометрических датчиков.

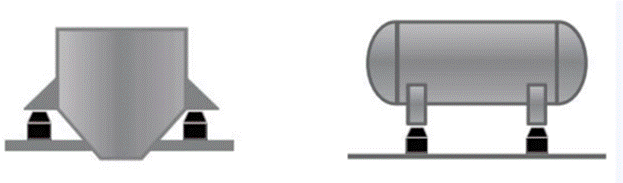

S-образные тензодатчики

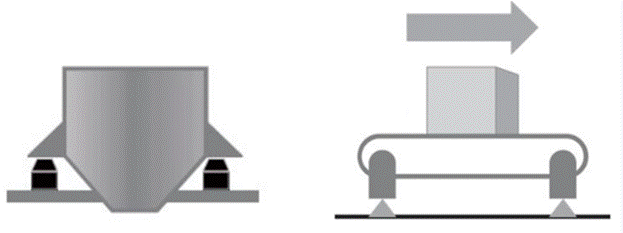

Балочные тензодатчики

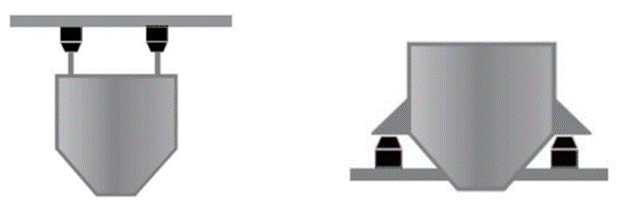

Сильфонные тензодатчики

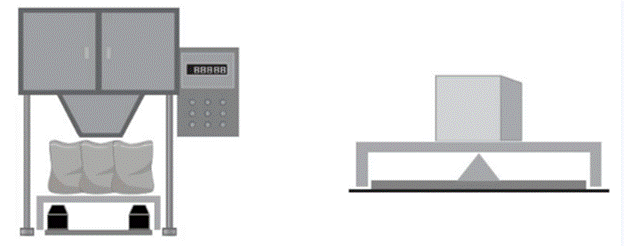

Одноточечные тензодатчики

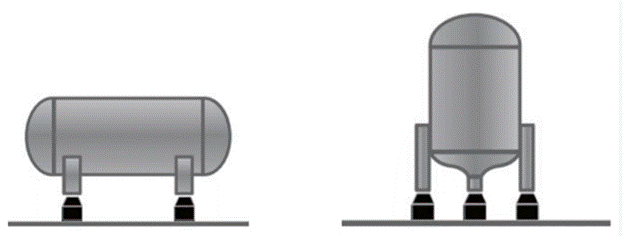

Колонные тензодатчики
Отдельное значение имеет техническая документация. Каждый тип тензометрического датчика имеет свои правила установки, включая допустимые схемы нагрузки, требования к крепежу и ограничения по условиям эксплуатации.
Установка «по аналогии» или без учета рекомендаций производителя часто становится причиной ошибок, которые невозможно компенсировать программно или калибровкой. Поэтому перед монтажом важно изучить паспорт датчика и схемы установки, особенно если речь идет о нестандартных условиях или ответственных измерениях.
На требования к установке тензодатчиков и выбору их конструкции влияют условия эксплуатации оборудования. Один и тот же датчик может показывать стабильный результат в лабораторных условиях и давать серьезную погрешность в реальной производственной среде, если внешние факторы не были учтены на этапе монтажа.
При наличии вибраций и ударных нагрузок важно исключить передачу динамических усилий на чувствительный элемент. В таких системах применяют демпфирующие элементы, корректное распределение массы и монтаж с учетом частоты вибраций. Жесткая фиксация без компенсации может привести не только к нестабильным показаниям, но и к механическому повреждению датчика. Это критично в ситуации с циклической загрузкой и быстрым изменением массы.
При перепадах температуры элементы конструкции расширяются с разной скоростью, создавая дополнительные напряжения. Если тензодатчик установлен без возможности компенсации таких деформаций, измеряемая нагрузка искажается. В подобных случаях важно соблюдать рекомендации производителя по температурным диапазонам и использовать схемы монтажа, допускающие микроперемещения без влияния на измерение.
В агрессивных средах — при высокой влажности, наличии химически активных веществ или пыли — большое значение имеет материал корпуса. Для стандартных условий применяются датчики из легированной стали, а при риске коррозии предпочтение отдают нержавеющей. Неправильный подбор материала ускоряет износ, приводит к повреждению корпуса и мест ввода кабеля, и это тоже негативно сказывается на точности показаний.
Корректный монтаж — это последовательный процесс, и незначительные отклонения на начальной стадии могут привести к ошибкам, которые проявятся уже после ввода системы в эксплуатацию.
Ниже приведены действия, которые позволяют правильно установить тензодатчик в типовых промышленных условиях:
Подготовка места установки. Опорные поверхности проверяют и при необходимости выравнивают, очищают от грязи, ржавчины, посторонних элементов, так как они способны изменить распределение усилия и повлиять на результат измерений.
Установка и ориентация датчика. Тензодатчик размещают строго по направлению расчетной нагрузки, исключая изгибающие моменты и внеосевые усилия. Крепежные элементы затягивают равномерно, без превышения рекомендованных значений, чтобы не создавать внутренних напряжений в корпусе и не искажать показания.
Прокладка и фиксация кабеля. Кабель прокладывают с запасом по длине, исключая натяжение, резкие перегибы или контакт с движущимися или нагревающимися элементами оборудования.
Первичный контроль монтажа. После установки проверяют механическую фиксацию датчика, отсутствие перекосов, корректность ориентации.
В сложных системах — при установке нескольких датчиков, работе с большими массами или в условиях вибраций — участие подрядчика позволяет сократить риск ошибок и ускорить ввод оборудования в эксплуатацию. Технические специалисты «КЕЛИ ПромКомплект» оказывают консультации и удаленно помогают в монтаже, соблюдая все правила установки тензодатчиков. Проверяем схемы монтажа, последовательность работ и корректность подключения.
После установки тензодатчика его вводят в эксплуатацию. Этот этап позволяет убедиться, что все выполнено правильно, а система готова к работе без искажений и нестабильных показаний.
Первичная проверка без нагрузки. Проверяют целостность кабеля, корректность электрических соединений, стабильность выходного сигнала.
Проверка под нагрузкой. Нагрузку подают постепенно, контролируя изменение сигнала. Показания должны изменяться линейно и возвращаться к исходному значению после снятия нагрузки.
Калибровка системы. Калибровку выполняют с использованием эталонных или контрольных нагрузок в соответствии с инструкциями к датчикам, измерительным терминалам.
Контроль после запуска. После ввода системы в работу рекомендуется повторно проверить показания, особенно при работе в условиях вибраций, температурных перепадов или неравномерной загрузки.
Производители тензометрических датчиков, например один из лидеров рынка Keli Sensing Technology, всегда предоставляют подробные руководства, которые позволяют выполнить пуск, проверку и калибровку без ошибок.
Даже при наличии документации и опыта на практике часто допускают одни и те же ошибки, из-за которых установка тензодатчика не обеспечивает требуемую точность.
Перекос нагрузки. Датчик нагружается не по расчетной оси, возникает изгибающий момент или боковое усилие. Избежать этого помогает контроль соосности, использование корректных схем встройки.
Неровные или загрязненные опоры. Грязь, ржавчина или неровности изменяют распределение усилия. Перед монтажом поверхности необходимо очищать, выравнивать.
Чрезмерная или неравномерная затяжка крепежа. Избыточное усилие создает внутренние напряжения в корпусе датчика, искажает измерения.
Неправильная прокладка кабеля. Натяжение, перегибы или контакт с подвижными элементами приводят к помехам, нестабильному сигналу. Кабель должен иметь запас по длине и быть защищенным от механических воздействий.
Вибрации, температурные перепады или агрессивная среда не учитываются при монтаже или выборе датчика. Это снижает ресурс оборудования, влияет на точность измерений.
Отказ от проверки, калибровки. Отсутствие пуска и контрольных проверок приводит к тому, что ошибки монтажа выявляются уже в процессе работы системы, когда финансовые убытки могут достигнуть уже сотен тысяч рублей.
Соблюдение правил установки тензодатчиков, использование рекомендованных схем и контроль на каждом этапе позволяют избежать большинства перечисленных проблем и обеспечить стабильную работу измерительной системы.
Специалисты «КЕЛИ ПромКомплект» специализируются на решении задач весо- и силоизмерения на промышленных предприятиях под ключ. Мы проанализируем узел, техпроцесс, условия эксплуатации, подберем подходящее оборудование из модельного ряда Keli Sensing Technology, организуем своевременную доставку и обеспечим техническую поддержку для правильной установки тензодатчика.
Как правильно установить тензодатчик, чтобы избежать ошибок в измерениях?
Важно обеспечить передачу нагрузки строго по расчетной оси. Опорные поверхности должны быть ровными и чистыми, а монтаж — выполнен по схеме производителя.
На что обращать внимание при выборе места для монтажа тензодатчика?
Место установки должно обеспечивать равномерную нагрузку без деформаций конструкции. Также учитывают вибрации, температурные воздействия и доступность для обслуживания.
Можно ли устанавливать тензодатчики самостоятельно или нужен специалист?
Самостоятельная установка возможна при типовых решениях и наличии документации. В нетиповых схемах лучше привлекать специалистов.
Какие инструменты и оборудование нужны для монтажа тензодатчика?
Как правило, используют стандартные монтажные инструменты и измерительное оборудование для контроля геометрии. Для пуска и настройки требуется измерительный терминал или контроллер.
Какие ошибки чаще всего допускают при установке тензометрических датчиков?
Наиболее распространены перекос нагрузки, неправильная затяжка крепежа и ошибки прокладки кабеля.
Почему тензодатчик показывает неправильный вес после установки?
Причиной могут быть неучтенные усилия, перекосы или ошибки калибровки. Также влияют вибрации, температурные деформации конструкции.
Нужно ли выравнивать поверхность перед монтажом?
Да, неровные опорные поверхности создают боковые нагрузки и искажают показания.
Какие нагрузки опасны для тензодатчиков?
Опасны ударные, внеосевые и превышающие номинальные нагрузки.
Как проверить правильность монтажа — тесты и калибровка?
Проводят проверку сигнала без нагрузки и под контрольной нагрузкой. После этого выполняют калибровку по инструкции производителя.
Как устанавливать несколько тензодатчиков на одну платформу или бункер?
Датчики устанавливают по симметричной схеме с равномерным распределением нагрузки.
Как часто нужно обслуживать или проверять установленные тензодатчики?
Периодичность зависит от условий эксплуатации. В большинстве случаев достаточно плановой проверки и контроля показаний в рамках технического обслуживания 1-2 раза в год
